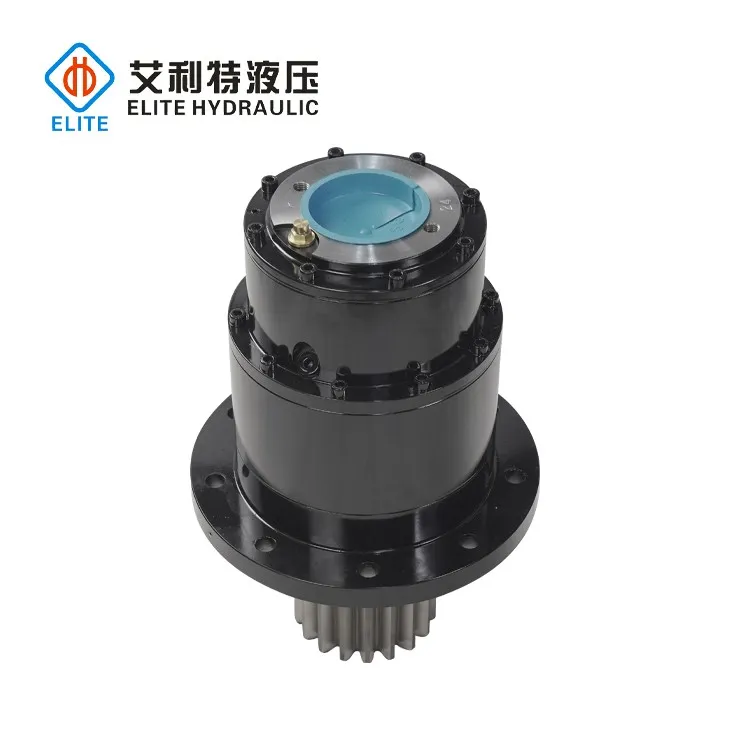

Acionamentos de balanço
A Qingdao Elite Hydraulic Co., Ltd foi fundada em 2004. Começando com a produção de componentes de transmissão de energia para clientes europeus e americanos, evoluímos para um fabricante estabelecido de sistemas de transmissão, fornecendo soluções de produtos para sistemas de transmissão modernos de projetos mecânicos, hidrostáticos ou elétricos.
Nós fabricamos e fornecemos transmissões de alta qualidade, transmissões de giro, transmissões de guincho, transmissões de corte, transmissões de betoneira, transmissões de misturador de eixo duplo, transmissões de bomba, freios a disco múltiplos, eixos, caixas de engrenagens de fuso de máquinas-ferramentas e sistemas de transmissão personalizados para os mercados dentro e fora de estrada, encontrando aplicações na agricultura, silvicultura, construção, mineração, concreto, AWP, aeroportos, marítimos e offshore, eólicos, máquinas-ferramentas e veículos especiais.
Porque escolher-nos
Equipe profissional
Temos uma forte equipe de P&D e podemos desenvolver e produzir produtos de acordo com os desenhos ou amostras oferecidos pelos clientes.
Equipamento avançado
Temos nosso próprio laboratório de testes e os equipamentos de inspeção mais avançados e completos, o que pode garantir a qualidade dos produtos.
Experiência Rica
Nós nos concentramos no desenvolvimento de produtos de alta qualidade para mercados de ponta. Nossos produtos estão de acordo com os padrões internacionais e são exportados principalmente para Europa, América e outros destinos ao redor do mundo.
Certificado
Nossa empresa possui uma estrutura organizacional completa e um sistema de gestão de qualidade, e passou sucessivamente por três grandes certificações de sistema: ISO9001, IATF16949 e ISO14001.
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Transmissões de engrenagens planetárias
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens planetárias de giro
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens de acionamento do tambor do misturador
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixas de engrenagens planetárias de eixo duplo
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Acionamentos de corte para fresadora a frio
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Misturador de eixo duplo com caixa de engrenagens especial
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens de betoneira de eixo duplo
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Acionamentos de Misturadores de Trânsito
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
O que é Swing Drives?
Os Swing Drives padrão utilizam engrenagens de pinhão integrais com um dispositivo de retenção de eixo de porca de rolamento para fornecer retenção de eixo confiável e pré-carga de rolamento precisa. Todos os Swing Drives também são construídos com rolamentos de rolos cônicos de alta capacidade. Oferecemos vários tamanhos de modelo com uma variedade de configurações de pinhão e várias configurações de montagem de cubo/flange.
Toda vez que um operador de escavadeira gira a casa de sua máquina, pega um balde de terra e volta para encher um caminhão esperando, há um acionamento de giro girando ao longo de um anel de giro para fazer tudo acontecer. Todo esse trabalho também significa que as engrenagens, eixos e rolamentos de um acionamento de giro estão sujeitos a partidas e paradas rápidas, atrito e desgaste constante, o que limita a vida útil de cada acionamento de giro.
Alta capacidade de torque
Os acionamentos giratórios podem fornecer alto torque em um pacote compacto, o que é essencial para aplicações com levantamento de peso ou restrições de espaço apertado.
Posicionamento preciso
Eles fornecem controle preciso sobre a posição angular, o que é crucial para tarefas que exigem movimento preciso, como operações de guindaste ou braços robóticos.
Operação sem folga
Os acionamentos de giro são frequentemente projetados para minimizar a folga, que é a folga indesejada ou jogo entre as peças de acoplamento. Isso é particularmente importante em aplicações onde é necessário manter a tensão ou evitar o movimento reverso.
Transmissão de energia eficiente
Esses acionamentos oferecem alta eficiência, o que significa que a maior parte da potência de entrada é convertida em trabalho útil, reduzindo perdas de energia e melhorando o desempenho geral do sistema.
Confiabilidade
Os acionamentos giratórios são projetados para suportar ambientes adversos e aplicações exigentes, resultando em uma vida útil mais longa e menor necessidade de substituição.
O efeito final do acionamento de giro é (simplificando) permitir que os componentes superiores da escavadeira oscilem, mas o projeto geral também deve garantir que o movimento de giro seja suave, opere sob diretrizes definidas e possa ser controlado com precisão por um operador bem treinado.
Os componentes hidráulicos internos e o design dos acionamentos de giro implementam uma série de válvulas, portas e rolamentos para permitir que um operador controle a velocidade e a direção do motor, ao mesmo tempo em que inclui medidas de segurança para evitar danos à máquina. Como ambos os componentes da máquina que estão sendo movidos são robustos e uma carga é frequentemente adicionada, o motor de giro deve ser projetado para controlar mudanças no momento, operar em solo irregular e conexões consistentes de alto impacto entre as peças.
Ao abrir e fechar as portas hidráulicas dentro do acionamento de giro (por meio de um joystick na cabine), o operador consegue controlar a velocidade e a direção dos componentes internos e, por sua vez, o movimento e a posição de todas as partes superiores da escavadeira.
Na parte inferior de uma engrenagem oscilante, os dentes de uma engrenagem de pinhão se conectam aos dentes de uma engrenagem de giro na carroceria da escavadeira --. Conforme a engrenagem de pinhão gira, os componentes superiores da escavadeira giram em torno do interior da engrenagem de giro estática.
Tipos de Swing Drives
Os acionamentos de giro oferecem uma infinidade de tamanhos, capacidades e recursos de montagem para atender a uma infinidade de funções. Os modelos padrão têm acionamentos de eixo duplo girando simultaneamente ou dois acionamentos posicionados no mesmo eixo. A configuração de dois acionamentos permite que duas roscas sem-fim acionem uma engrenagem de anel ao longo de um eixo.
As tecnologias emergentes levaram a um aumento na popularidade do design de ampulheta na fabricação de acionamentos de giro. O novo design oferece desempenho superior ao empregar vários dentes de engrenagem ao mesmo tempo. Os acionamentos de giro, projetados para lidar com cargas mais pesadas, utilizam rolamentos de giro de duas carreiras em vez de rolamentos de uma carreira.
Com uma aplicação especializada em sistemas de rastreamento solar, os acionamentos giratórios auxiliam na geração de uma maior saída de energia solar. Isso é obtido facilitando a mobilidade do equipamento com foco no sol. Soluções personalizadas são feitas para aplicações que exigem capacidade de carga excepcional utilizando torque dinâmico e estático.
Aplicação de Swing Drives
Corte e conformação de metais
Essas aplicações precisam de precisão total no posicionamento das peças de trabalho. Os Swing Drivess com uma opção de folga reduzida fornecem resultados de alta precisão sob condições variáveis.Swing Drivess
Mineração
Os mecanismos de acionamento de giro são ideais para aplicações que exigem uma capacidade máxima de torque juntamente com resistência a cargas de choque. Eles também oferecem redução de razão e apresentam um perfil baixo o suficiente para suportar uma ampla seleção de equipamentos de mineração.
Construção
Os acionamentos de giro operam com sistemas que fornecem energia para equipamentos de construção que estão sujeitos a cargas pesadas de operação variável. Eles são apropriados para este campo devido à capacidade de produzir alto torque e operação suave em espaços limitados. Áreas de construção lotadas são típicas com equipamentos como guinchos, talhas e guindastes.
Impressão
Os rolos de impressão mantêm o registro de impressão de precisão em velocidades máximas. Um Swing Drives suporta mudanças rápidas na velocidade operacional. Drives compactos com baixa inércia têm melhor desempenho onde partida e parada rápidas são necessárias do que dispositivos com engrenagens mais pesadas com múltiplos estágios.
Como remontar um Swing Drive:
●As vedações são pressionadas na placa de retenção com uma prensa hidráulica.
●O técnico desliza a placa de retenção no eixo do pinhão.
●O rolamento é empilhado no eixo do pinhão.
●O técnico usa uma ponte rolante e uma empilhadeira para levar o acionamento do giro até uma prensa hidráulica para comprimir totalmente o rolamento no eixo.
●A prensa hidráulica exerce uma pressão uniforme sobre o rolamento para pressioná-lo contra o eixo e encaixá-lo próximo à placa de retenção.
●O técnico adiciona arruelas de encosto às engrenagens e as insere no suporte planetário.
●Os pinos planetários são empurrados para dentro das engrenagens.
●O técnico constrói um segundo transportador planetário começando pelas arruelas de impulso.
●Os rolamentos são lubrificados e então colocados no suporte planetário contra as arruelas de encosto.
●As engrenagens são deslizadas em cada um dos rolamentos e então lubrificadas, seguidas por arruelas de encosto.
●Os anéis de retenção são presos aos eixos e mantêm os rolamentos, engrenagens e arruelas no lugar.
●A engrenagem solar é embutida no centro do planetário e o planetário agora está completo.
●A carcaça externa é abaixada sobre o eixo do pinhão e a placa de retenção é aparafusada à carcaça.
●O invólucro é aquecido em um forno de peças para expandi-lo suavemente e então o transportador planetário é abaixado para dentro do invólucro.
●Uma vez totalmente abaixado no alojamento, o transportador planetário é aparafusado no lugar.
●O segundo planetário é adicionado ao acionamento de giro.
●Uma vedação é adicionada ao invólucro.
●A segunda metade do alojamento é colocada no acionamento do balanço e parafusada no lugar. Isso conclui o processo de reconstrução do acionamento do balanço.
●O mecanismo de giro é preparado e pintado.
Como funcionam os acionamentos giratórios
Os acionamentos de giro dependem da tecnologia de engrenagem sem-fim, em que um sem-fim montado horizontalmente atua como um driver para a engrenagem. Conforme o parafuso horizontal gira, ele gira a engrenagem em torno do eixo orientado perpendicularmente ao eixo do parafuso. Como resultado, a velocidade da engrenagem é reduzida enquanto o torque é multiplicado proporcionalmente. O número de roscas sem-fim e dentes da engrenagem determina a relação de velocidade aplicável.
O mecanismo de ampulheta se assemelha à tecnologia tradicional de engrenagem sem-fim e oferece uma melhoria na funcionalidade da engrenagem. Em vez de depender de um único ponto de contato como nos modelos tradicionais, o perfil de engrenagem sem-fim em forma de ampulheta permite que até 11 dentes de engrenagem façam contato com o eixo sem-fim. A capacidade de engatar vários dentes de uma vez torna os acionamentos de giro em forma de ampulheta duráveis, mais fortes e mais eficientes.
Quais são as partes de um swing drive?
Motor de balanço
A parte superior do acionamento do giro é um motor de giro hidráulico que consiste em uma série de válvulas, portas e rolamentos que controlam como e quando o fluido hidráulico flui e aciona a caixa de engrenagens acoplada. Os mecanismos de segurança dentro do motor devem levar em conta o feedback da máquina e ser projetados para trabalhar sob pressão intensa.
Caixa de engrenagens oscilante
A caixa de engrenagens de giro consiste em vários sistemas de engrenagens planetárias, cada um projetado para converter energia de entrada de alta velocidade em saída de alta velocidade e alto torque. A alta potência de torque é necessária para balançar o peso da casa, junto com qualquer carga, e garantir que o movimento seja fluido e que a máquina tenha um desempenho adequado no trabalho.
Sistema de Engrenagem Planetária
Um sistema de engrenagens planetárias consiste em múltiplas engrenagens planetárias orbitando uma engrenagem solar central. Por meio da redução de engrenagens, a potência é transferida para uma saída de alto torque.
Eixo de engrenagem de pinhão
O eixo da engrenagem do pinhão se estende da parte inferior do acionamento de giro e interage diretamente com a engrenagem de giro na carroceria da escavadeira. A interação dos dentes no pinhão e os dentes na engrenagem de giro giram o motor de giro e, por sua vez, balançam a casa da escavadeira.
Engrenagem de giro / Anel de giro
Embora não faça parte do mecanismo de giro, o mecanismo de giro é o componente preso ao chassi da escavadeira que contém o mecanismo de giro, direciona seu caminho e facilita o giro da casa.
Como deve ser feita a manutenção do acionamento rotativo?
Verifique a lacuna
Quando o dispositivo de acionamento rotativo está funcionando, os dentes entre o sem-fim interno e as engrenagens esfregam um contra o outro, o que causará desgaste, resultando em uma lacuna rotacional entre o sem-fim e a engrenagem sem-fim. Se a lacuna for muito grande, representará uma ameaça à segurança. Portanto, é necessário inspecioná-lo durante o uso, e a frequência de inspeção é geralmente realizada após 700 horas de operação ou uma vez a cada 6 meses.
Verifique os parafusos de montagem
Alguns equipamentos sofrerão fortes vibrações durante a operação, o que fará com que os parafusos de montagem do acionamento rotativo se soltem. Portanto, após um período de funcionamento, os parafusos devem ser reapertados com o torque especificado. A frequência da inspeção deve ser a cada 700 horas de operação ou pelo menos a cada 6 meses. O ciclo de inspeção deve ser encurtado sob condições especiais de operação. Todos os parafusos, porcas e arruelas devem ser substituídos por novos se estiverem soltos.
Verifique a folga de inclinação
Após a operação de longo prazo do rolamento de giro dentro do acionamento de giro, as pistas se desgastarão, resultando em um aumento na folga de inclinação. O acionamento de giro deve, portanto, ser inspecionado após 700 horas de operação ou a cada 6 meses.
Frequência de lubrificação e quantidade de injeção de óleo do acionamento rotativo
Para relubrificar a engrenagem sem-fim, é necessário injetar graxa em todas as graxeiras enquanto a unidade de acionamento rotativo estiver girando para garantir que a graxa antiga possa fluir livremente da unidade.
Verifique as vedações
Durante o trabalho de manutenção no acionamento rotativo, também é importante verificar as vedações. Se a vedação estiver danificada, detritos e vapor de água entrarão no interior do dispositivo de acionamento rotativo, causando operação instável do acionamento rotativo ou danos diretos. As vedações danificadas devem, portanto, ser substituídas.
