Caixas de engrenagens planetárias de eixo duplo
A Qingdao Elite Hydraulic Co., Ltd foi fundada em 2004. Começando com a produção de componentes de transmissão de energia para clientes europeus e americanos, evoluímos para um fabricante estabelecido de sistemas de transmissão, fornecendo soluções de produtos para sistemas de transmissão modernos de projetos mecânicos, hidrostáticos ou elétricos.
Nós fabricamos e fornecemos transmissões de alta qualidade, transmissões de giro, transmissões de guincho, transmissões de corte, transmissões de betoneira, transmissões de misturador de eixo duplo, transmissões de bomba, freios a disco múltiplos, eixos, caixas de engrenagens de fuso de máquinas-ferramentas e sistemas de transmissão personalizados para os mercados dentro e fora de estrada, encontrando aplicações na agricultura, silvicultura, construção, mineração, concreto, AWP, aeroportos, marítimos e offshore, eólicos, máquinas-ferramentas e veículos especiais.
Porque escolher-nos
Equipe profissional
Temos uma forte equipe de P&D e podemos desenvolver e produzir produtos de acordo com os desenhos ou amostras oferecidos pelos clientes.
Equipamento avançado
Temos nosso próprio laboratório de testes e os equipamentos de inspeção mais avançados e completos, o que pode garantir a qualidade dos produtos.
Experiência Rica
Nós nos concentramos no desenvolvimento de produtos de alta qualidade para mercados de ponta. Nossos produtos estão de acordo com os padrões internacionais e são exportados principalmente para Europa, América e outros destinos ao redor do mundo.
Certificado
Nossa empresa possui uma estrutura organizacional completa e um sistema de gestão de qualidade, e passou sucessivamente por três grandes certificações de sistema: ISO9001, IATF16949 e ISO14001.
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Transmissões de engrenagens planetárias
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens planetárias de giro
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens de acionamento do tambor do misturador
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Transmissões finais planetárias
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Acionamentos de corte para fresadora a frio
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.

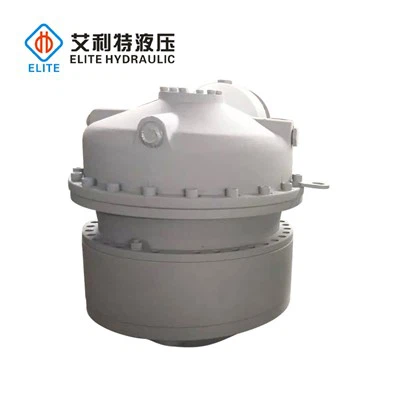

Misturador de eixo duplo com caixa de engrenagens especial
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Caixa de engrenagens de betoneira de eixo duplo
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
Acionamentos de Misturadores de Trânsito
Nossos pequenos comandos finais são projetados para oferecer desempenho excepcional em aplicações compactas e exigentes.
O que são caixas de engrenagens planetárias de eixo duplo?
Os misturadores de concreto de eixo duplo são projetados para extrema durabilidade, e as características dos acionamentos planetários os tornam ideais para essas aplicações. Os acionamentos planetários fornecem operação confiável e consistente nos altos níveis de torque contínuos necessários para a mistura de concreto.
Os misturadores de eixo duplo são robustos e compactos por design. As caixas de engrenagens planetárias são perfeitas para permitir uma mistura completa e completa de cimento e agregados, e nossa linha de produtos atende às demandas por volumes de produção significativos e mistura rápida.
Para aplicações de concreto pré-misturado, pré-moldado, blocos de concreto, pavers ou barragens, o misturador de concreto de eixo duplo é a escolha lógica. Acionado por nossos acionamentos planetários de alto desempenho, cada lote de concreto pode ser misturado rápida e completamente.
Alta capacidade de torque
Os misturadores de concreto exigem caixas de engrenagens com alta capacidade de torque para lidar com materiais pesados e fornecer a potência necessária para uma mistura eficiente. As caixas de engrenagens planetárias se destacam nesse aspecto, pois podem distribuir o torque transmitido entre várias engrenagens planetárias, garantindo melhor compartilhamento de carga e maior capacidade de torque.
Design compacto
Restrições de espaço são frequentemente uma preocupação em canteiros de obras. e betoneiras de eixo duplo precisam ser compactas para caber em espaços apertados. Caixas de engrenagens planetárias oferecem um design compacto que permite que sejam integradas perfeitamente na estrutura do misturador, ao mesmo tempo em que fornecem o torque e a velocidade necessários.
Controle de velocidade preciso
Misturadores de concreto de eixo duplo exigem controle de velocidade preciso para ajustar o processo de mistura. com base na mistura de concreto específica e nos requisitos do projeto. Caixas de engrenagens planetárias com relações de engrenagem ajustáveis permitem que os operadores. controlem a velocidade de rotação dos braços e lâminas de mistura com precisão.
Construção robusta
Os canteiros de obras podem ser ambientes desafiadores com condições adversas. Por isso, as caixas de engrenagens planetárias para betoneiras são construídas com materiais robustos e engenharia de precisão para suportar uso pesado, impactos e potenciais contaminantes.
Características de segurança
A segurança é uma preocupação primordial em canteiros de obras. Caixas de engrenagens planetárias para betoneiras podem incluir recursos de segurança, como proteção contra sobrecarga e paradas de emergência para evitar acidentes, e proteger tanto os operadores quanto o equipamento.
Tipo de redutores planetários de eixo duplo
Uma caixa de engrenagens planetárias de estágio único é um tipo de sistema de engrenagens. Que usa um trem de engrenagens planetárias com apenas um conjunto de engrenagens para atingir uma velocidade ou saída de torque desejada. É chamada de "planetária" porque as engrenagens no sistema giram em torno de uma engrenagem solar central.
Uma caixa de engrenagens planetárias multiestágio é um tipo de caixa de engrenagens que usa vários conjuntos de engrenagens planetárias. Para atingir uma velocidade de saída ou torque desejado. Ao contrário de uma caixa de engrenagens planetárias de estágio único. Que tem apenas um conjunto de engrenagens. Multiestágio tem dois ou mais conjuntos de engrenagens dispostos em série para atingir relações de engrenagem mais altas. A construção básica de uma multiestágio é semelhante à de uma caixa de engrenagens planetárias de estágio único.
Uma caixa de engrenagens planetárias em linha é um tipo de caixa de engrenagens planetárias. Onde os eixos de entrada e saída são dispostos em linha reta. A caixa de engrenagens consiste em uma engrenagem solar central, várias engrenagens planetárias e uma engrenagem de anel externo. As engrenagens planetárias são montadas em um suporte e giram em torno da engrenagem solar central. Enquanto também giram em torno de seu próprio eixo.
Uma caixa de engrenagens planetárias offset, também conhecida como caixa de engrenagens planetárias de eixo paralelo. Esse é um tipo de caixa de engrenagens planetárias onde os eixos de entrada e saída são dispostos em uma configuração offset ou paralela. A caixa de engrenagens consiste em uma engrenagem solar central, várias engrenagens planetárias e uma engrenagem de anel externo. As engrenagens planetárias são montadas em um suporte e giram em torno da engrenagem solar central. Enquanto também giram em torno de seu próprio eixo.
Uma caixa de engrenagens planetárias coaxiais, também conhecida como caixa de engrenagens planetárias em linha. Essa é uma forma de caixa de engrenagens planetárias na qual os eixos de entrada e saída são dispostos coaxialmente, ou seja, no mesmo eixo. Uma engrenagem solar central, várias engrenagens planetárias. E uma engrenagem de anel externo compõem a caixa de engrenagens. As engrenagens planetárias são montadas em um suporte e giram em torno da engrenagem solar central, bem como em seu próprio eixo.
As caixas de engrenagens planetárias de eixo duplo são um dispositivo importante amplamente usado em máquinas, automóveis, navios e outros campos. Seu princípio de funcionamento pode ser resumido como a realização da conversão de diferentes velocidades alterando a posição de engrenamento e a relação de transmissão das engrenagens.
A extremidade de saída da máquina é conectada à roda, e diferentes relações de transmissão podem ser obtidas alterando a relação de transmissão do primeiro eixo e do segundo eixo. Em segundo lugar, as caixas de engrenagens planetárias de eixo duplo realizam a conversão de altas e baixas velocidades por meio dos eixos de transmissão de alta e baixa engrenagem e do mecanismo de engrenagem planetária. É simples de operar e não precisa desmontar a caixa de engrenagens. Ao alterar as engrenagens de alta e baixa velocidade, a conversão de diferentes velocidades pode ser alcançada. Este processo de conversão é suave e a eficiência da transmissão é alta. Ao mesmo tempo, o design da posição de engrenamento da engrenagem também reduz o ruído e melhora o conforto ao dirigir.
Certo, neste momento, a extremidade de saída da caixa de engrenagens tem maior força motriz. Em marcha alta, a relação de transmissão é 3:2. Neste momento, a força motriz é aumentada enquanto mantém uma alta velocidade do motor, alcançando assim uma saída eficiente do motor. Durante o processo de troca de marchas, a mudança no comprimento do dente da engrenagem também desempenha um papel fundamental. Um período de pré-rotação é necessário quando a nova engrenagem começa a engatar para garantir uma mordida estável.
Este princípio se aplica não apenas a caixas de engrenagens planetárias de eixo duplo, mas também a outros dispositivos semelhantes. Além disso, as marchas baixa e alta das caixas de engrenagens planetárias de eixo duplo também podem ser adaptadas a diferentes condições de direção. Ao dirigir em alta velocidade, selecionar uma marcha alta pode .
Reduza o consumo de combustível. Quando a velocidade do veículo cai para um determinado valor, você precisa mudar para uma marcha baixa para melhorar a estabilidade da direção. No campo de elevação de automóveis, as caixas de engrenagens planetárias de eixo duplo são de particular importância. Sua existência aumenta muito o escopo de uso do guindaste. Ele não é adequado apenas para içamento de estradas, mas também pode ser usado para içamento em estradas irregulares.
O princípio de funcionamento das caixas de engrenagens planetárias de eixo duplo é atingir a conversão de diferentes velocidades alterando a posição de engrenamento e a relação de transmissão das engrenagens. Ela também tem as características de operação simples, alta eficiência de transmissão e baixo ruído. Sob várias condições de direção, as caixas de engrenagens planetárias de eixo duplo podem exercer seu desempenho superior para atender às necessidades do veículo.
Caixas de engrenagens planetárias de eixo duplo são usadas para transferir potência de uma parte de uma máquina para outra. Em um carro, as engrenagens transferem potência do virabrequim (o eixo giratório que aciona o motor) para o eixo da hélice que corre por baixo do carro, acionando as rodas. Podemos conectar qualquer número de engrenagens e elas podem ter diferentes formas e tamanhos. Sempre que transferimos potência de uma engrenagem para outra, podemos fazer uma de duas coisas: Transmissão As engrenagens da bicicleta aumentam a velocidade: se você conectar duas engrenagens, a primeira engrenagem tem mais engrenagens do que a segunda engrenagem. A segunda engrenagem deve girar mais rápido para permanecer para cima. Portanto, esse arranjo significa que a segunda roda gira mais rápido, mas com menos força do que a primeira roda.
1. Reversão: Quando duas engrenagens se engrenam, a segunda sempre gira na direção oposta. Então, se a primeira gira no sentido horário, a segunda deve girar no sentido anti-horário. Também podemos usar engrenagens com formato especial para girar a potência da máquina em um ângulo.
2. Uma caixa de engrenagens é um dispositivo mecânico usado para aumentar/diminuir o torque diminuindo/aumentando-o. Ela consiste em duas ou mais engrenagens, uma das quais é acionada por um motor. A velocidade de saída da caixa de engrenagens é inversamente proporcional à relação de transmissão. As caixas de engrenagens são frequentemente preferidas para aplicações de velocidade constante, como transportadores e guindastes, onde podem fornecer maior torque.
3. As caixas de engrenagens planetárias de eixo duplo de uma engrenagem motriz de um certo diâmetro, uma engrenagem conectada a outra engrenagem menor do mecanismo de acionamento. diâmetro conectado à carga mecânica acionada. Apenas aumento/diminuição de velocidade/torque ou mecanismo vice-versa.
Como evitar que os eixos das caixas de engrenagens planetárias de eixo duplo de precisão quebrem?
As caixas de engrenagens planetárias de eixo duplo são firmemente integradas por um anel de dente interno na caixa de dentes, com uma engrenagem solar acionada por energia externa no centro do dente do anel, e entre os dois há um conjunto de conjuntos de engrenagens planetárias de três engrenagens igualmente agrupadas na bandeja. O anel interno e o dente solar suportam o plâncton durante o período, o redutor de engrenagem planetária quando a energia do lado da força aciona os dentes solares, pode acionar a rotação da engrenagem planetária e seguir a trajetória do anel interno ao longo do centro do público, a rotação da estrela acionando a energia conectada ao eixo de energia do palete.
Caixas de engrenagens planetárias de eixo duplo frequentemente apresentam falhas devido à instalação inadequada na prática, e os eixos de quebra da caixa de engrenagens e do motor de acionamento são um dos principais tipos de falhas. A análise do mecanismo de quebra do eixo é útil para nossos clientes entenderem como instalar corretamente as caixas de engrenagens planetárias de eixo duplo e desempenhar melhor o papel das caixas de engrenagens planetárias de eixo duplo.
Quando olhamos atentamente para a seção transversal do eixo de saída do freio do motor de acionamento, descobriremos que o anel externo da seção transversal é mais brilhante, e a cor mais escura da seção transversal no eixo distante, e finalmente no eixo está o traço quebrado (marca de ponto). A maior parte desse fenômeno é causada pelos diferentes corações dos dois ao acionar o motor e o conjunto da caixa de engrenagens.
Da análise do processo de montagem, se o eixo do motor de acionamento e a entrada da caixa de engrenagens estiverem centralizados, então a superfície do eixo do motor de acionamento e a superfície do furo de entrada da caixa de engrenagens serão muito consistentes, sua superfície de contato estará bem fixada, não haverá força radial e espaço de deformação. Se a montagem de corações diferentes, então a superfície de contato não corresponderá ou haverá uma lacuna, haverá força radial e fornecerá espaço para deformação.
Da mesma forma, o eixo de saída da caixa de engrenagens está quebrado ou dobrado pelo mesmo motivo que a quebra do eixo que aciona o motor. No entanto, a força de saída da caixa de engrenagens é o produto da força do motor de acionamento e da taxa de desaceleração, que é maior do que o motor, então o eixo de saída da caixa de engrenagens tem mais probabilidade de quebrar. Portanto, ao usar o redutor, o usuário deve prestar mais atenção à garantia do mesmo coração ao montar sua saída!
Como você faz a manutenção de uma caixa de engrenagens planetárias de eixo duplo
Inspeção regular:Realize inspeções visuais de rotina na caixa de engrenagens para identificar quaisquer sinais de desgaste, danos ou vazamentos.
Verifique se há vazamentos de óleo, parafusos ou fixadores soltos e ruídos anormais durante a operação.
Lubrificação:A lubrificação adequada é essencial para o bom funcionamento e a longevidade de caixas de engrenagens planetárias de eixo duplo.
Certifique-se de que a caixa de engrenagens esteja adequadamente abastecida com o lubrificante apropriado, evitando o enchimento excessivo.
Análise de óleo:Analise periodicamente a condição do óleo da caixa de engrenagens realizando coletas de amostras e testes de óleo.
Esta análise ajuda a identificar quaisquer contaminantes, degradação ou partículas de desgaste excessivo no óleo
Inspeção do selo:Inspecione as vedações regularmente para garantir que estejam intactas e funcionando corretamente. Vedações danificadas ou gastas podem levar a vazamento de óleo e contaminação, comprometendo o desempenho da engrenagem.
Manutenção de rolamentos:Caixas de engrenagens planetárias de eixo duplo geralmente incorporam rolamentos que também exigem atenção de manutenção.
Inspecione regularmente os rolamentos em busca de sinais de desgaste ou danos, como ruído excessivo, vibração ou geração de calor.
Limpeza:Mantenha as superfícies externas limpas de sujeira, poeira e acúmulo de detritos. A limpeza regular evita que contaminantes entrem nos componentes internos, o que pode causar desgaste prematuro ou danos.
Verificações de torque:Com o tempo, as vibrações podem fazer com que fixadores, como parafusos, se soltem. Verifique os níveis de torque periodicamente e aperte se necessário. Siga as recomendações do fabricante sobre as especificações de torque.
Treinamento e experiência:Garantir que o pessoal responsável pela manutenção de caixas de engrenagens planetárias de eixo duplo receba treinamento adequado sobre técnicas de inspeção, procedimentos de lubrificação e outras tarefas de manutenção. Ter técnicos qualificados.
A Qingdao Elite Hydraulic Co., Ltd foi fundada em 2004. Começando com a produção de componentes de transmissão de energia para clientes europeus e americanos, evoluímos para um fabricante estabelecido de sistemas de transmissão, fornecendo soluções de produtos para sistemas de transmissão modernos de projetos mecânicos, hidrostáticos ou elétricos.
Certificados
Nossa empresa possui uma estrutura organizacional completa e um sistema de gestão de qualidade, e passou sucessivamente por três grandes certificações de sistema: ISO9001, IATF16949 e ISO14001.
Perguntas frequentes
Tag: caixas de engrenagens planetárias de eixo duplo, fabricantes, fornecedores e fábrica de caixas de engrenagens planetárias de eixo duplo da China
